Изготовление самодельного пескоструйного аппарата.

Автор: Афанасьев В.

Взято с sdelaystanok.ru



Предлагаю вашему вниманию конструкцию портативного пескоструйного аппарата для декоративных работ, моддинга и прочих нужд. Он конечно не лишён некоторых недостатков, что впрочем перекрывается тем, что появляется возможность в домашних условиях делать вполне профессиональные вещи. Аппарат позволяет наносить пескоструйною гравировку на стекло и другие материалы и удалять старую краску. Аппарат работает от небольшого компрессора который можно приобрести за 3500 рублей. (рис.1) В качестве песка используется обычный строительный песок, его только надо просеять через мелкое сито. Можно и купить готовый просеянный песок. Работы следует производить в отдельном помещении или на открытом воздухе.

При работе следует позаботиться о защите глаз и открытых участков тела так, как рикошеты песчинок могут поранить глаза и вонзиться в кожу. Да и пыль не способствует укреплению здоровья.

Изготовление самодельного пескоструйного аппарата



Нажмите на картинку чтобы увеличить

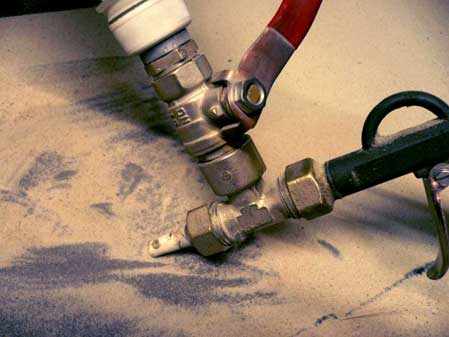

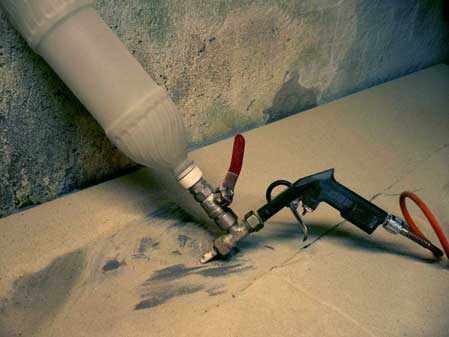

Итак, внешний вид самодельного пескоструйного аппарата представлен на рисунках.

Изготовление самодельного пескоструйного аппарата

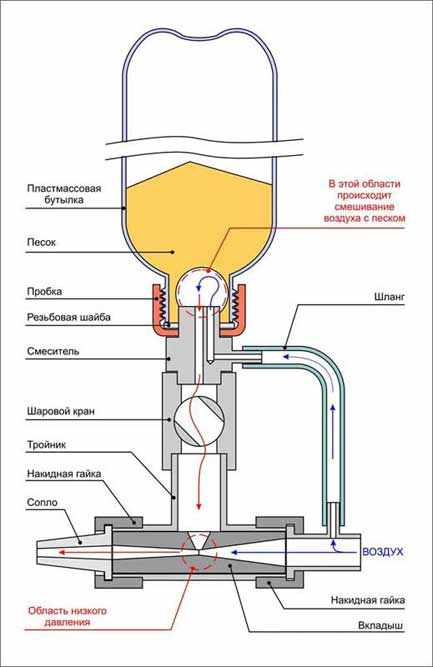

Как видно из рисунка, аппарат изготовлен из пластиковой бутылки, водопроводного шарового крана, тройника и клапана от краскопульта. Некоторые части необходимо выточить на токарном станке. Вкладыш представляет собой инжектор, в точке схождения конических отверстий образуется область низкого давления и воздух попавший в бутылку по шлангу устремляется туда, захватывая песчинки. Краном регулируется расход песка.

Изготовление самодельного пескоструйного аппарата

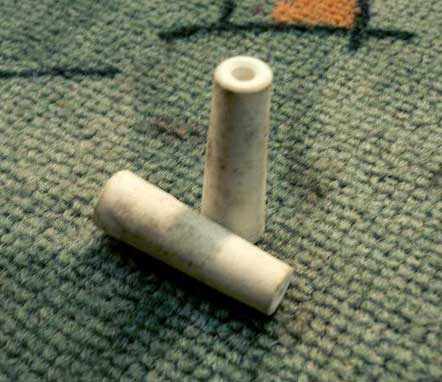

К смесителю при помощи резьбовой шайбы прикручена пробка от той же бутылки. Попытка изготовить подобную пробку из стали не увенчалась успехом. Так что придётся смириться с необходимостью заменять износившиеся пробки. Единственная деталь, которую пришлось приобрести – это керамическое сопло от зуботехнической пескоструйной машины. Стоит комплект около 150 рублей и продаётся в магазинах медтехники.

Изготовление самодельного пескоструйного аппарата




Первоначально я сделал сопло из стали с отверстием 2.5 миллиметра, но уже через пятнадцать минут работы отверстие стало около пяти миллиметров и производительность сильно снизилась ввиду уменьшения скорости потока. Размеры в общем не критичны, каждый, кто захочет повторить сможет сам всё рассчитать, главное понять принцип. Принцип работы самодельного пескоструйного аппарата хорошо понятен по рисунку. После нажатия на курок, воздух попадает в канал пистолета, создаёт избыточное давление в бутылке и попадает в самодельный вкладыш, где и смешивается с песко-воздушной смесью поступающей из бутылки через регулировочный вентиль. Далее, песковоздушная смесь под давлением выходит через керамическое сопло.., именно так и работают пескоструйные аппараты.

Изготовление самодельного пескоструйного аппарата



А вот пример гравировки по стеклу.

Заклеить стекло самоклеящейся плёнкой, на которой нарисовать какой либо рисунок и вырезать его по контуру.

Изготовление самодельного пескоструйного аппарата




Изготовление самодельного пескоструйного аппарата




После этого обработать струёй песка (фотографировать процесс не решился из за разлёта песчинок и реальной возможности испортить фотоаппарат), после плёнку снять.

Изготовление самодельного пескоструйного аппарата




Гравированный рисунок хорошо подсвечивается светодиодами. Рисунок получается гораздо четче, чем гравировать дрелью. Проходя песком несколько раз можно варьировать глубину гравировки. Возможно прорезать отверстия в стекле. Для этого надо в стальной пластине толщиной около двух миллиметров просверлить отверстие и расположив пластину отверстием в нужном месте обрабатывать круговыми движениями по всей площади отверстия. На это уходит около трёх четырёх минут и бутылка песка. Края отверстия получаются очень чистыми, без сколов и трещин. Возможно прорезание квадратных отверстий.

Изготовление самодельного пескоструйного аппарата




Недостатком конструкции считается необходимость постоянно засыпать песок в бутылку, но ведь и аппарат не рассчитан на промышленное производство. При работе в помещении (НЕ В КВАРТИРЕ! Потом песок не выгребете никогда!) песок можно собрать, просеять и использовать вторично.
